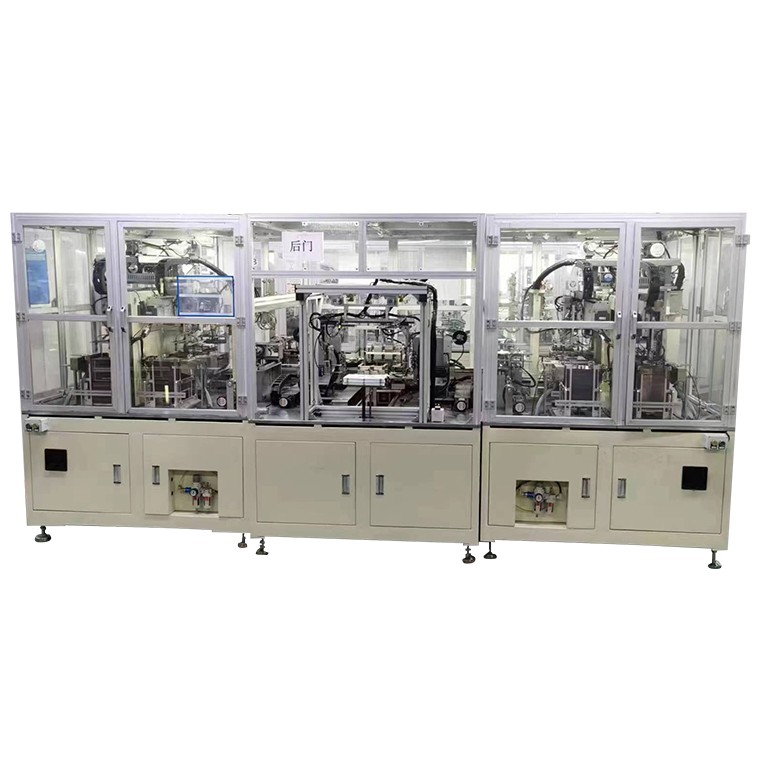

Sodium Battery Automatic Double Working Station Stacker Stacking Machine

Item

Specifications

Cell length

370-550

Cell width

80-200

Cell thickness

8-30

Tab direction

Contralateral

When the pole lug is on the opposite side ，L+L1≤

520

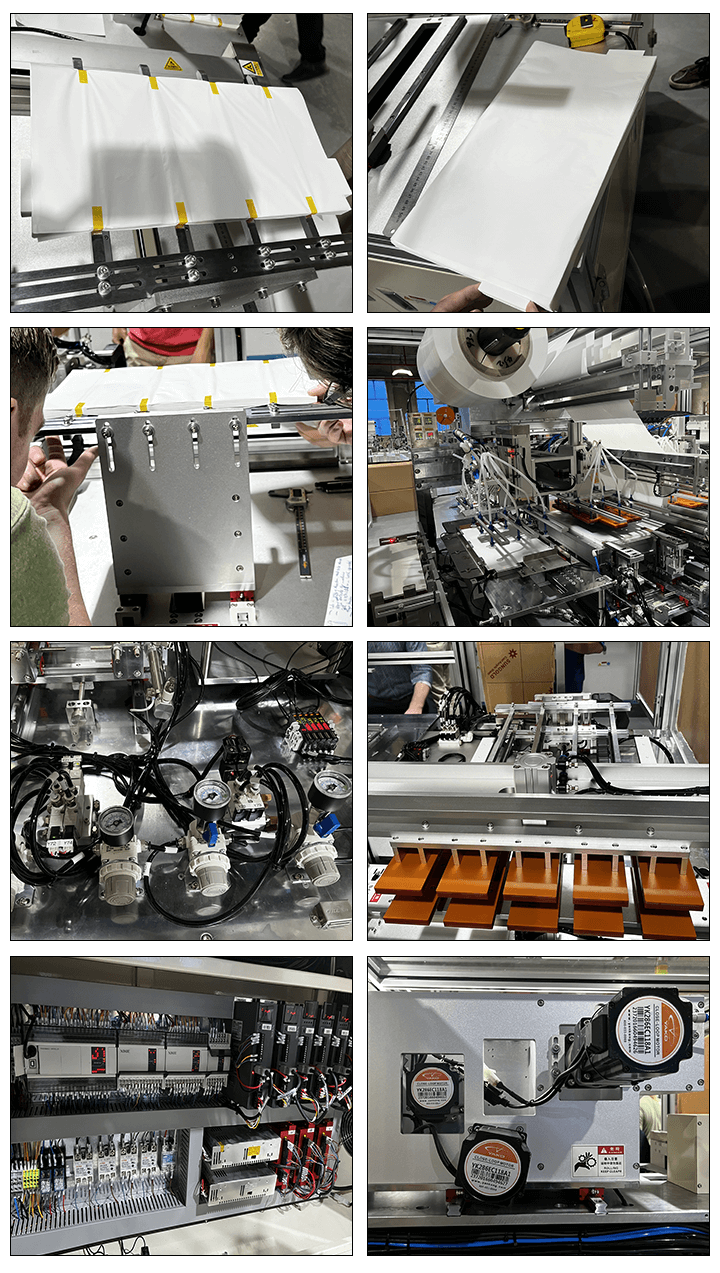

S/N

Component Name

Quantity/set

Description

1

Automatic cassette loading mechanism

2

Inserted special cassette; one set of positive and one set of negative poles, with a wide range of adjustment.

2

Pole loading assist mechanism

2

Brush and shaking mechanism; blowing and vacuuming device; anti-multi-piece

3

Pole feeding lifting mechanism

2

Reliable robot pick-up of pole pieces; automatic stop alarm for lack of material

4

Seperator tensioning mechanism

1

Diaphragm active unwinding, constant tension

4.1

Seperator deflection system

1

Unwinding correction.

5

Mechanical                      pre-positioning module

2

Mechanically precise positioning; dust collection device; and additional dust extraction mechanism

5.1

Multi-film detection

2

ultrasonic thickness detection to prevent multiple pieces from entering the core.

6

Stacking robots

2

Servo drive to ensure reliable gripping and releasing of the pole piece by the robot; servo pick-up of the material box

7

Feeding suction cup mechanism

4

Two sets of vacuum nozzle type and two sets of suction plate type

8

Stacking tables

1

Servo-driven stacking table translation and lifting: precision ball screws for reciprocal movement of the stacking table

9

Seperator blowing

1

Back blowing of the diaphragm to the other side by means of air blowing

10

Manipulator clamping module

1

Automatic transfer of the cores by manipulator

11

Seperator cut-off mechanism

1

One set of hot cutter mechanism to cut off the end roll after determining the length

12

Tape side attachment mechanism

1

All around side gluing (including the middle of the pole lug) the position and quantity of gluing can be set

13

Automatic unloading mechanism

1

Automatic core stacking and batch pick-up, reducing immediate manual requirements

14

Electrical operating system

1

Touch screen operation with buttons for emergency stop, power switch, etc.

15

Control systems

1

Electrical and pneumatic circuits are installed inside the machine to save space and facilitate maintenance

16

Rack substrate

2

Colour: computer white

17

Dustproof cover

1

1 set of aluminium plexiglass cover, with interlock switch and emergency switch

18

Dust extraction

mechanism

1

Blower for vacuuming; pre-positioning, material box

19

Vacuum system

/

Vacuum generator
